专业智能 快速布置

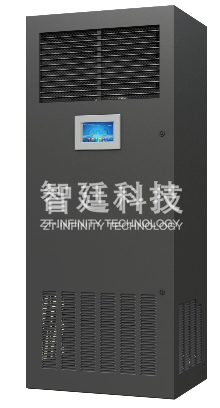

智廷S系列小型机房专用空调是专为小型数据机房、通信基站、5G基站等场所开发的专业精密空调设备,机组采用先进的设计理念,具有高效节能、稳定长寿、专业智能、快速布置的使用特点,作为恒温恒湿环境的精密空调设备,满足通信行业各种环境调节需求。
应用范围
v 小型数据机房
v 边际网机房、接入网机房
v 通信机房、4G/5G机房
v 各类小型户外机房、微波、卫星地面站
v 大型机房局部热点处理
优质性能
性能 | 参数 |
工作环境 | 工作电压及频率:380V±10% 50HZ±3HZ ; 220V±10% 50HZ±3HZ |
过滤等级 | G4 |
精密控制 | 温度控制 17 ℃-32 ℃ ±1 ℃ 湿度控制 40 ﹪- 70 ﹪ ±5 ﹪ |
可靠性 | 当机组发生故障时,循环风机保持运行,平均无故障运行时间MTBF10万小时以上 |
智能控制操作系统
专业操作 | 操作界面 | 4.3英寸真彩触摸屏,人机界面友好,操作便捷 |
显示内容 | 1.机组各部件实时运行状态 | |
信息记录 | 1.整机及部件运行时间 | |
监控功能 | 1.标配支持RS485通讯串口、支持MODBUS-RTU协议、 | |
控制方式 | 湿度控制 | 可选配加湿器,采用相对湿度或绝对湿度控制方式 |
启停控制 | 定时开关机 | |
来电自启动 | 来电自启动运行,最小的机组运行检测时间,检测机组停机前运行状态,使机组最短 | |
群控功能 | 1.采用高可靠CAN总线,可群控32台机组; | |
安全保护 | 防火等级 | A级 |
面板防护 | IP65 | |
绝缘等级 | F级 | |
系统保护 | 系统可选配相序保护、过欠压保护、漏水保护等,保证机组在无人值守时的正常工作。 | |
部件保护 | 加湿加热保护、滤网堵塞报警等 | |
洁净控制 | 过滤等级 | G4 |
机组快速布置
智廷S系列小型机房空调出厂前都预充制冷剂,标配5米内外机连接管。室内机与室外机采用截止阀连接,机组到现场可直接采用配管与内外机的截止阀连接,连管后进行排空,再连接电源即可开机运行,快捷方便。
专业智能 快速布置
智廷S系列小型机房专用空调是专为小型数据机房、通信基站、5G基站等场所开发的专业精密空调设备,机组采用先进的设计理念,具有高效节能、稳定长寿、专业智能、快速布置的使用特点,作为恒温恒湿环境的精密空调设备,满足通信行业各种环境调节需求。
应用范围
v 小型数据机房
v 边际网机房、接入网机房
v 通信机房、4G/5G机房
v 各类小型户外机房、微波、卫星地面站
v 大型机房局部热点处理
优质性能
性能 | 参数 |
工作环境 | 工作电压及频率:380V±10% 50HZ±3HZ ; 220V±10% 50HZ±3HZ |
过滤等级 | G4 |
精密控制 | 温度控制 17 ℃-32 ℃ ±1 ℃ 湿度控制 40 ﹪- 70 ﹪ ±5 ﹪ |
可靠性 | 当机组发生故障时,循环风机保持运行,平均无故障运行时间MTBF10万小时以上 |
智能控制操作系统
专业操作 | 操作界面 | 4.3英寸真彩触摸屏,人机界面友好,操作便捷 |
显示内容 | 1.机组各部件实时运行状态 | |
信息记录 | 1.整机及部件运行时间 | |
监控功能 | 1.标配支持RS485通讯串口、支持MODBUS-RTU协议、 | |
控制方式 | 湿度控制 | 可选配加湿器,采用相对湿度或绝对湿度控制方式 |
启停控制 | 定时开关机 | |
来电自启动 | 来电自启动运行,最小的机组运行检测时间,检测机组停机前运行状态,使机组最短 | |
群控功能 | 1.采用高可靠CAN总线,可群控32台机组; | |
安全保护 | 防火等级 | A级 |
面板防护 | IP65 | |
绝缘等级 | F级 | |
系统保护 | 系统可选配相序保护、过欠压保护、漏水保护等,保证机组在无人值守时的正常工作。 | |
部件保护 | 加湿加热保护、滤网堵塞报警等 | |
洁净控制 | 过滤等级 | G4 |
机组快速布置
智廷S系列小型机房空调出厂前都预充制冷剂,标配5米内外机连接管。室内机与室外机采用截止阀连接,机组到现场可直接采用配管与内外机的截止阀连接,连管后进行排空,再连接电源即可开机运行,快捷方便。
EC风机样本参数表
型 号 | ZT-SDA81 | ZT-SDA81 | ZT-SDA121 | |
制冷量 | R22 | |||
总冷量(27℃-50%RH) | kW | 8 | 8 | 13.2 |
总冷量(24℃-50%RH) | kW | 7.5 | 7.5 | 12.5 |
显冷量(24℃-50%RH) | kW | 6.8 | 6.8 | 11.3 |
压缩机 | ||||
标准个数 | n | 1 | 1 | 1 |
消耗功率 | kW | 2.1 | 2.15 | 3.2 |
消耗电流 | A | 9.8 | 3.8 | 6 |
离心风机 | ||||
数量 | n | 1 | 1 | 1 |
风量 | m³/h | 2200 | 2200 | 3600 |
余压 | Pa | 75 | 75 | 75 |
EC风机消耗功率 | kW | 0.25 | 0.25 | 0.45 |
加湿器(选件) | ||||
最大蒸汽产量 | kg/h | 3 | 3 | 3 |
额定功率 | kW | 2.25 | 2.25 | 2.25 |
额定电流 | A | 10.2 | 3.4 | 3.4 |
电加热器(选件) | ||||
额定功率 | kW | 3 | 3 | 4 |
级数 | n | 1 | 1 | 1 |
额定电流 | A | 13.6 | 4.5 | 6.1 |
尺寸、重量 | ||||
长 | mm | 600 | 600 | 600 |
宽(厚) | mm | 570 | 570 | 570 |
高 | mm | 2000 | 2000 | 2000 |
重量 | kg | 156 | 160 | 185 |
电气参数 | ||||
电源 | 220V-50Hz-1F+N+PE | 380V-50Hz-3F+N+PE | ||
满负荷电流 | A | 31.12 | 11.65 | 17.4 |
断路器规格 | A | 40 | 20 | 25 |
室内机电缆规格 | mm 2 | 3*10 | 5*4 | 5*6 |
室外机电缆规格 | mm 2 | 3*1.5 | 3*1.5 | 3*1.5 |
标准冷凝器 | RCL | 12 | 12 | 14 |
1)回风条件:24℃-50%RH
2)标准送风压力和G4过滤网配置
3)电缆规格仅供参考,如有其他需要请与智廷联系
4)蒸汽加湿器、加热器规格可选,如有需要请与智廷联系
5)如所需数据未在表中列出,请与智廷联系
直联风机样本参数表
型 号 | ZT-SDA41 | ZT-SDA61 | ZT-SDA81 | ZT-SDA81 | ZT-SDA91 | ZT-SDA121 | |
制冷量 | R22 | ||||||
总冷量(27℃-50%RH) | kW | 4.4 | 6.6 | 8 | 8 | 10.1 | 13.2 |
总冷量(24℃-50%RH) | kW | 4.2 | 6.2 | 7.5 | 7.5 | 9.5 | 12.5 |
显冷量(24℃-50%RH) | kW | 3.8 | 5.7 | 6.8 | 6.8 | 8.7 | 11.3 |
压缩机 | |||||||
标准个数 | n | 1 | 1 | 1 | 1 | 1 | 1 |
消耗功率 | kW | 1.2 | 1.75 | 2.1 | 2.15 | 2.7 | 3.2 |
消耗电流 | A | 5.7 | 8.1 | 9.8 | 3.8 | 5 | 6 |
离心风机 | |||||||
数量 | n | 1 | 1 | 1 | 1 | 1 | 1 |
风量 | m³/h | 1400 | 1800 | 2200 | 2200 | 2800 | 3600 |
余压 | Pa | 75 | 75 | 75 | 75 | 75 | 75 |
直联风机消耗功率 | kW | 0.35 | 0.35 | 0.4 | 0.4 | 0.55 | 0.6 |
加湿器(选件) | |||||||
最大蒸汽产量 | kg/h | 3 | 3 | 3 | 3 | 3 | 3 |
额定功率 | kW | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 |
额定电流 | A | 10.2 | 10.2 | 10.2 | 3.4 | 3.4 | 3.4 |
电加热器(选件) | |||||||
额定功率 | kW | 3 | 3 | 3 | 3 | 3 | 4 |
级数 | n | 1 | 1 | 1 | 1 | 1 | 1 |
额定电流 | A | 13.6 | 13.6 | 13.6 | 4.5 | 4.5 | 6.1 |
尺寸、重量 | |||||||
长 | mm | 600 | 600 | 600 | 600 | 600 | 600 |
宽(厚) | mm | 500 | 500 | 570 | 570 | 570 | 570 |
高 | mm | 1700 | 1700 | 2000 | 2000 | 2000 | 2000 |
重量 | kg | 135 | 140 | 156 | 160 | 170 | 185 |
电气参数 | |||||||
电源 | 220V-50Hz-1F+N+PE | 380V-50Hz-3F+N+PE | |||||
满负荷电流 | A | 25.03 | 28.39 | 31.12 | 11.65 | 14.38 | 17.4 |
断路器规格 | A | 40 | 40 | 40 | 20 | 20 | 25 |
室内机电缆规格3) | mm2 | 3*6 | 3*10 | 3*10 | 5*4 | 5*4 | 5*6 |
室外机电缆规格 | mm2 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 |
标准冷凝器 | RCL | 8 | 8 | 12 | 12 | 12 | 14 |
1)回风条件:24℃-50%RH
2)标准送风压力和G4过滤网配置
3)电缆规格仅供参考,如有其他需要请与智廷联系
4)蒸汽加湿器、加热器规格可选,如有需要请与智廷联系
5)如所需数据未在表中列出,请与智廷联系
冷凝器参数
型号 | 风机 | 外形尺寸 | 电源 | 重量 | ||||||||
风量 | 数量 | 直径 | 功率 | A | B | C | D | E | 接管(IN/OUT) | |||
m³/h | n | mm | Kw | mm | mm | mm | mm | mm | mm | V | kg | |
RCL8 | 3600 | 1 | 490 | 0.15 | 735 | 708 | 430 | 440 | 395 | 12.7/9.52 | 220V-50Hz-1F+N+PE | 35 |
RCL12 | 4200 | 1 | 490 | 0.21 | 992 | 708 | 430 | 630 | 395 | 15.88/9.52 | 220V-50Hz-1F+N+PE | 43 |
RCL14 | 6000 | 1 | 550 | 0.34 | 992 | 962 | 430 | 630 | 395 | 15.88/12.7 | 220V-50Hz-1F+N+PE | 53 |
EC风机样本参数表
型 号 | ZT-SDA81 | ZT-SDA81 | ZT-SDA121 | |
制冷量 | R22 | |||
总冷量(27℃-50%RH) | kW | 8 | 8 | 13.2 |
总冷量(24℃-50%RH) | kW | 7.5 | 7.5 | 12.5 |
显冷量(24℃-50%RH) | kW | 6.8 | 6.8 | 11.3 |
压缩机 | ||||
标准个数 | n | 1 | 1 | 1 |
消耗功率 | kW | 2.1 | 2.15 | 3.2 |
消耗电流 | A | 9.8 | 3.8 | 6 |
离心风机 | ||||
数量 | n | 1 | 1 | 1 |
风量 | m³/h | 2200 | 2200 | 3600 |
余压 | Pa | 75 | 75 | 75 |
EC风机消耗功率 | kW | 0.25 | 0.25 | 0.45 |
加湿器(选件) | ||||
最大蒸汽产量 | kg/h | 3 | 3 | 3 |
额定功率 | kW | 2.25 | 2.25 | 2.25 |
额定电流 | A | 10.2 | 3.4 | 3.4 |
电加热器(选件) | ||||
额定功率 | kW | 3 | 3 | 4 |
级数 | n | 1 | 1 | 1 |
额定电流 | A | 13.6 | 4.5 | 6.1 |
尺寸、重量 | ||||
长 | mm | 600 | 600 | 600 |
宽(厚) | mm | 570 | 570 | 570 |
高 | mm | 2000 | 2000 | 2000 |
重量 | kg | 156 | 160 | 185 |
电气参数 | ||||
电源 | 220V-50Hz-1F+N+PE | 380V-50Hz-3F+N+PE | ||
满负荷电流 | A | 31.12 | 11.65 | 17.4 |
断路器规格 | A | 40 | 20 | 25 |
室内机电缆规格 | mm 2 | 3*10 | 5*4 | 5*6 |
室外机电缆规格 | mm 2 | 3*1.5 | 3*1.5 | 3*1.5 |
标准冷凝器 | RCL | 12 | 12 | 14 |
1)回风条件:24℃-50%RH
2)标准送风压力和G4过滤网配置
3)电缆规格仅供参考,如有其他需要请与智廷联系
4)蒸汽加湿器、加热器规格可选,如有需要请与智廷联系
5)如所需数据未在表中列出,请与智廷联系
直联风机样本参数表
型 号 | ZT-SDA41 | ZT-SDA61 | ZT-SDA81 | ZT-SDA81 | ZT-SDA91 | ZT-SDA121 | |
制冷量 | R22 | ||||||
总冷量(27℃-50%RH) | kW | 4.4 | 6.6 | 8 | 8 | 10.1 | 13.2 |
总冷量(24℃-50%RH) | kW | 4.2 | 6.2 | 7.5 | 7.5 | 9.5 | 12.5 |
显冷量(24℃-50%RH) | kW | 3.8 | 5.7 | 6.8 | 6.8 | 8.7 | 11.3 |
压缩机 | |||||||
标准个数 | n | 1 | 1 | 1 | 1 | 1 | 1 |
消耗功率 | kW | 1.2 | 1.75 | 2.1 | 2.15 | 2.7 | 3.2 |
消耗电流 | A | 5.7 | 8.1 | 9.8 | 3.8 | 5 | 6 |
离心风机 | |||||||
数量 | n | 1 | 1 | 1 | 1 | 1 | 1 |
风量 | m³/h | 1400 | 1800 | 2200 | 2200 | 2800 | 3600 |
余压 | Pa | 75 | 75 | 75 | 75 | 75 | 75 |
直联风机消耗功率 | kW | 0.35 | 0.35 | 0.4 | 0.4 | 0.55 | 0.6 |
加湿器(选件) | |||||||
最大蒸汽产量 | kg/h | 3 | 3 | 3 | 3 | 3 | 3 |
额定功率 | kW | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 |
额定电流 | A | 10.2 | 10.2 | 10.2 | 3.4 | 3.4 | 3.4 |
电加热器(选件) | |||||||
额定功率 | kW | 3 | 3 | 3 | 3 | 3 | 4 |
级数 | n | 1 | 1 | 1 | 1 | 1 | 1 |
额定电流 | A | 13.6 | 13.6 | 13.6 | 4.5 | 4.5 | 6.1 |
尺寸、重量 | |||||||
长 | mm | 600 | 600 | 600 | 600 | 600 | 600 |
宽(厚) | mm | 500 | 500 | 570 | 570 | 570 | 570 |
高 | mm | 1700 | 1700 | 2000 | 2000 | 2000 | 2000 |
重量 | kg | 135 | 140 | 156 | 160 | 170 | 185 |
电气参数 | |||||||
电源 | 220V-50Hz-1F+N+PE | 380V-50Hz-3F+N+PE | |||||
满负荷电流 | A | 25.03 | 28.39 | 31.12 | 11.65 | 14.38 | 17.4 |
断路器规格 | A | 40 | 40 | 40 | 20 | 20 | 25 |
室内机电缆规格3) | mm2 | 3*6 | 3*10 | 3*10 | 5*4 | 5*4 | 5*6 |
室外机电缆规格 | mm2 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 |
标准冷凝器 | RCL | 8 | 8 | 12 | 12 | 12 | 14 |
1)回风条件:24℃-50%RH
2)标准送风压力和G4过滤网配置
3)电缆规格仅供参考,如有其他需要请与智廷联系
4)蒸汽加湿器、加热器规格可选,如有需要请与智廷联系
5)如所需数据未在表中列出,请与智廷联系
冷凝器参数
型号 | 风机 | 外形尺寸 | 电源 | 重量 | ||||||||
风量 | 数量 | 直径 | 功率 | A | B | C | D | E | 接管(IN/OUT) | |||
m³/h | n | mm | Kw | mm | mm | mm | mm | mm | mm | V | kg | |
RCL8 | 3600 | 1 | 490 | 0.15 | 735 | 708 | 430 | 440 | 395 | 12.7/9.52 | 220V-50Hz-1F+N+PE | 35 |
RCL12 | 4200 | 1 | 490 | 0.21 | 992 | 708 | 430 | 630 | 395 | 15.88/9.52 | 220V-50Hz-1F+N+PE | 43 |
RCL14 | 6000 | 1 | 550 | 0.34 | 992 | 962 | 430 | 630 | 395 | 15.88/12.7 | 220V-50Hz-1F+N+PE | 53 |
