FAQ

Q 数据中心中的“预制电力模组?

A

预制电力模组是数据中心供电系统的一种标准化（电力系统被设计成一个个标准尺寸的“模块”，就像乐高积木一样）、模块化、工厂预制【所有核心组件（如中低压配电柜、变压器、UPS、蓄电池、开关、监控系统、冷却系统等）在工厂的受控环境中完成集成、布线、软件编程和测试】的集成解决方案。 它把传统需要在现场分散安装、接线和调试的大量电力设备，集成到一个或几个标准的、可快速部署的“模块”中。
您可以把它想象成电脑的“电源模块”或“电源”。过去组装电脑，你需要分别买主板、电源、插线、自己连接。而现在，很多高端服务器或品牌机提供一个集成度高、散热好、即插即用的电源模块。预制电力模组 就是数据中心供电系统的“即插即用高级电源模块”。
总而言之，预制电力模组代表了数据中心基础设施从“现场施工”到“工厂制造、现场组装”的工业化转型趋势，是数据中心实现敏捷、高效、可靠和规模化发展的关键技术路径。
Q 数据中心冷板式液冷解决方案中冷却工质有什么要求？

A

在数据中心冷板式液冷解决方案中，冷却工质是系统的“血液”，其选择至关重要。它需要满足一系列物理、化学和安全方面的严格要求，以确保系统高效、可靠、安全地长期运行。
在数据中心冷板式液冷中，对冷却工质的核心要求是：高热性能、低腐蚀性、极低电导率，以及长期的化学与物理稳定性。 基于此，添加了专用缓蚀剂和抑菌剂的高纯度去离子水因其无与伦比的比热容、低成本和安全性，成为当前业界绝对的主流和首选。乙二醇溶液是其针对防冻需求的变体。而完全绝缘的介电液，由于在热性能和经济性上的显著劣势，在密封性良好的冷板式系统中已较少使用。
Q 数据中心冷板式液冷解决方案由哪些组成?

A

一个完整的冷板式液冷解决方案主要由以下几部分组成，可以分为机房侧和服务器侧两大层面：
一、服务器侧组件（机柜内部）
这部分是直接与发热芯片接触，进行热量采集的核心。
1.冷板：系统的核心部件。通常是由铜或铝制成的带有内部流道的金属板，通过精密加工确保与芯片表面完美贴合。内部流道设计用于最大化换热面积和效率。冷板通过导热材料（如导热垫、硅脂）紧贴CPU、GPU等高功耗芯片，将芯片的热量传导给流道内流动的冷却液。
2.快接头：安装在服务器进出液口与机柜级管路连接处的快速插拔接头。允许服务器在不断液、不排水的情况下进行热插拔维护，这是液冷数据中心可维护性的关键。
3.服务器内管路与歧管：服务器内部的柔性或刚性管路，用于将冷却液从进口分配至各个冷板，并将吸热后的冷却液从各冷板汇集到出口。歧管起到分配和汇集流量的作用。
4.流量与漏液检测装置：集成在服务器内部或入口处，用于监测冷却液的流量、压力、温度等参数，并具备漏液探测传感器，一旦检测到泄漏可立即报警并触发安全机制。
5.兼容液冷的服务器：专为液冷设计的服务器机型，其结构、风道、电源布局等都考虑了冷板的安装和管路的布置。
二、机房侧基础设施
这部分负责为服务器侧提供冷却后的工质，并将吸收的热量最终排放到外界。
1.分配单元：
1)机柜分配单元：通常安装在机柜顶部或底部。它是机房级冷却液主管道与服务器之间的接口。CDU将一次侧（室外）来的低温冷却液分配给机柜内的多台服务器，并收集服务器回流的升温冷却液。它通常内置泵、过滤器、补水/膨胀罐、控制阀门和监测传感器，是一个关键的动力和控制节点。
2)手动/电动调节阀：用于调节流向每个机柜或每台服务器的冷却液流量，实现精准的按需冷却。
2.二次侧循环回路：
1)泵组：提供动力，驱动冷却液在服务器侧的封闭回路中循环。通常位于CDU内，多为冗余设计。
2)管路：连接CDU与各机柜的管道网络，要求高可靠性、耐腐蚀、防渗漏。
3)冷却液：通常采用高纯度去离子水或专用介电冷却液，以防止导电和结垢。
3.一次侧循环回路：
这是将CDU中二次回路热量带走的系统。一次侧与二次侧在CDU内的板式换热器进行热量交换，但两者物理隔离。
1) 一次侧冷却液：可以是水、乙二醇水溶液或其它防冻液。
2)一次侧泵和管路：驱动一次侧液体循环。
4.室外散热设备：
负责最终将热量排放到大气中。根据气候和设计，可以采用：
1)干冷器：类似大型风冷散热器，通过空气直接冷却一次侧液体，在寒冷地区或适宜气候下可实现极高的能效。
2)冷却塔：通过水蒸发带走热量，效率更高，但会消耗水并可能带来维护问题。
3)与冷水机组结合：在气候炎热或需要精确控温时，可接入传统的冷冻水系统作为补充。
三、监控与管理系统
这是整个液冷系统的“大脑”，确保其安全、高效、自动化运行。
1.传感器网络：遍布系统各点，监测温度、压力、流量、漏液、功耗等。
2.智能控制系统：根据IT负载和外界环境温度，动态调节泵速、阀门开度、风扇转速等，实现“随风而動”的节能运行。
3.数据中心基础设施管理：与整个DCIM系统集成，提供统一的监控界面、报警管理、能效分析和预测性维护功能。
Q SST固态变压器的核心优势与“智能”之处

A

SST固态变压器不仅仅是一个更小的变压器，更是一个多功能、可编程的智能能量管理平台：
1.体积小、重量轻：高频化使磁性元件体积大幅下降，特别适合对空间、重量敏感的场景（如轨道交通、船舶、数据中心、电动汽车充电站）。
2.原生支持交直流混合电网：SST固态变压器的输入和输出可以是交流或直流，能自然衔接交流电网、直流微网、直流负载（如数据中心服务器、LED照明、光伏电池），是构建未来交直流混合配电系统的关键节点。
3.卓越的电能质量调节能力：
3.1自动稳压：无论输入电压如何波动，都能输出稳定优质的电能。
3.2谐波隔离：能阻止负载侧产生的谐波污染电网，也能阻止电网侧的谐波影响负载。
3.3功率因数校正：可以实现单位功率因数运行，甚至为电网提供无功支撑。
4.故障隔离与自愈能力：能够快速检测并隔离电网侧或负载侧的短路等故障，提高供电可靠性。
5.能量双向流动：电力可以双向流动，这意味着SST不仅能从高压电网取电给低压负载，还能将低压侧的分布式能源（如光伏、储能电池、电动汽车）的盈余电能回馈给高压电网，实现V2G等功能。
6.“能源路由器”角色：这是对其最形象的比喻。就像一个网络路由器管理不同设备的数据流一样，SST可以智能地管理流经它的电能：
6.1根据电价、负荷优先级、可再生能源发电情况，动态调度能量。
6.2无缝接入和协调多种分布式电源与储能。
6.3为系统提供频率和电压支撑。
Q SST固态变压器的核心工作流程

A

一个典型的SST固态变压器通常包含三级功率变换：
1.输入级（整流级）：将输入的工频交流电（如10kV）转换为直流电。通常使用模块化多电平换流器等拓扑，确保高质量的电能输入。
2.隔离级（DC-DC变换级）：这是SST固态变压器的“心脏”。将高压直流电通过高频逆变器转换成高频交流电（例如20kHz），然后通过一个非常小的高频变压器进行电压变换和电气隔离，最后再整流回直流电。高频是体积缩小的关键。
3.输出级（逆变级）：将隔离后的直流电，根据负载需求，逆变成所需频率和电压的交流电（如400V/50Hz）或直接输出直流电。
整个流程由高速数字信号处理器进行实时、精确的控制。
Q 什么是SST固态变压器

A

SST，全称固态变压器，也称为电力电子变压器或智能变压器。它是一种利用高频电力电子转换技术和先进控制算法，来实现传统工频（50/60Hz）变压器所有基本功能（如电压变换、电气隔离、能量传输）的完全新型的电力转换设备。

分享到：

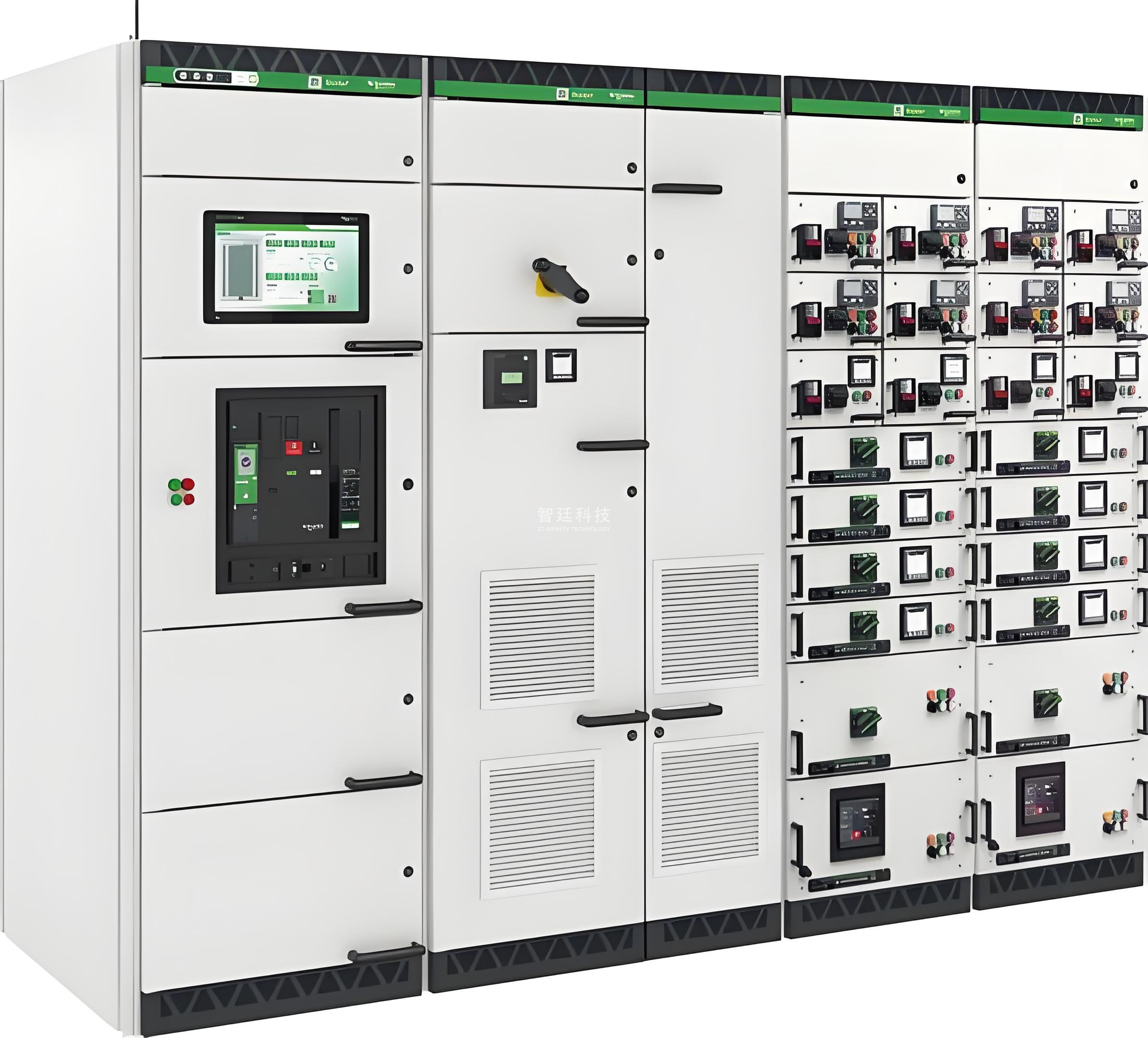

BlokSeT柜

施耐德BlokSeT柜为要求高供电连续性、高安全等级和节省空间的应用，提供经过全面型式试验验证的模块化配电解决方案。

状态：

数量：

产品描述

BlokSeT 是施耐德面向中高端市场、主打高可靠性、高模块化、高紧凑性的明星产品线。

核心技术特点

高短路耐受能力：全系列产品通过严格的型式试验，额定短时耐受电流高达 100kA (1s)，能有效应对严苛电网环境下的短路冲击，保障供电连续性。
高可靠性连接：主母排和分支母线均采用镀锡工艺，并使用定扭矩螺栓和特殊设计的连接组件，确保极低的接触电阻和温升，长期运行稳定。
全面的内部隔离形式：可提供从 Form 1 到 Form 4b 的多种内部隔离形式，满足不同安全标准，有效保障操作和维护人员的安全，以及设备之间的互不影响。
固定分隔式结构：这是BlokSeT的核心理念。柜体被金属隔板或绝缘隔板清晰地分隔成母线室、功能单元室、电缆室，实现功能分区，安全清晰。
标准模数设计：以25mm为模数基准，所有功能单元（从16A到3200A）均有标准化的安装尺寸和接口，可以实现“乐高式”的灵活组合和快速配置。
可现场升级：得益于模块化设计，可以在现场轻松地更换、增加或移除功能模块，适应未来负荷变化的扩容需求。
密集型母线系统：采用经过优化的密集型母线排列，在保证安全电气间隙的前提下，显著减小了柜体深度和体积，比传统柜型节省安装空间最高可达20-30%。
高柜体利用率：在标准800mm宽、2200mm高的柜体内，可以实现更高的馈线回路数，尤其适合空间宝贵的场所（如数据中心、商业楼宇、工业现场）。
正面操作与维护：所有一次、二次接线和元器件均可从正面完成安装、接线和维护，无需柜后操作，节省空间，方便靠墙安装。
可旋转式框架：某些型号的电缆室框架可向侧面旋转，为进出线电缆的连接提供极大的操作空间，极大减轻了接线工作量。
预组装部件：主母排、绝缘支撑、功能单元托盘等均为工厂预制，现场组装快速、精准、差错率低。
