产品数据

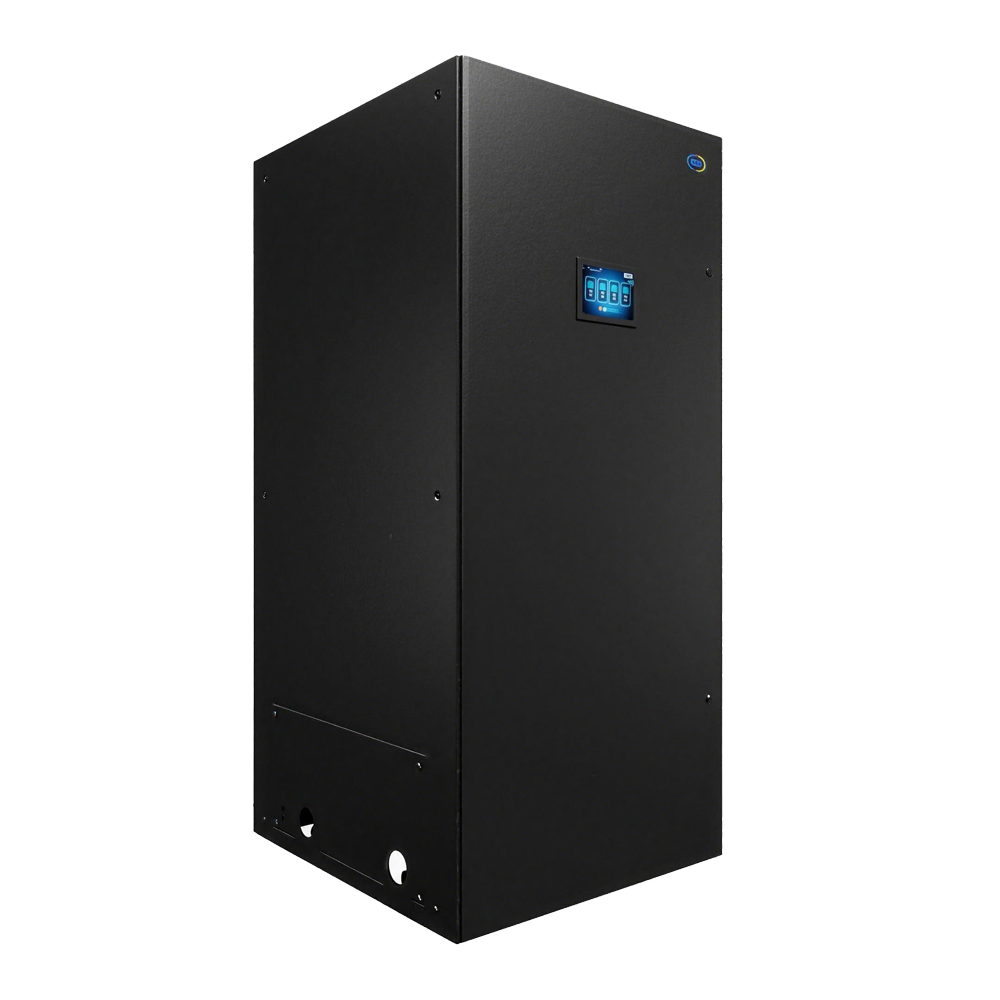

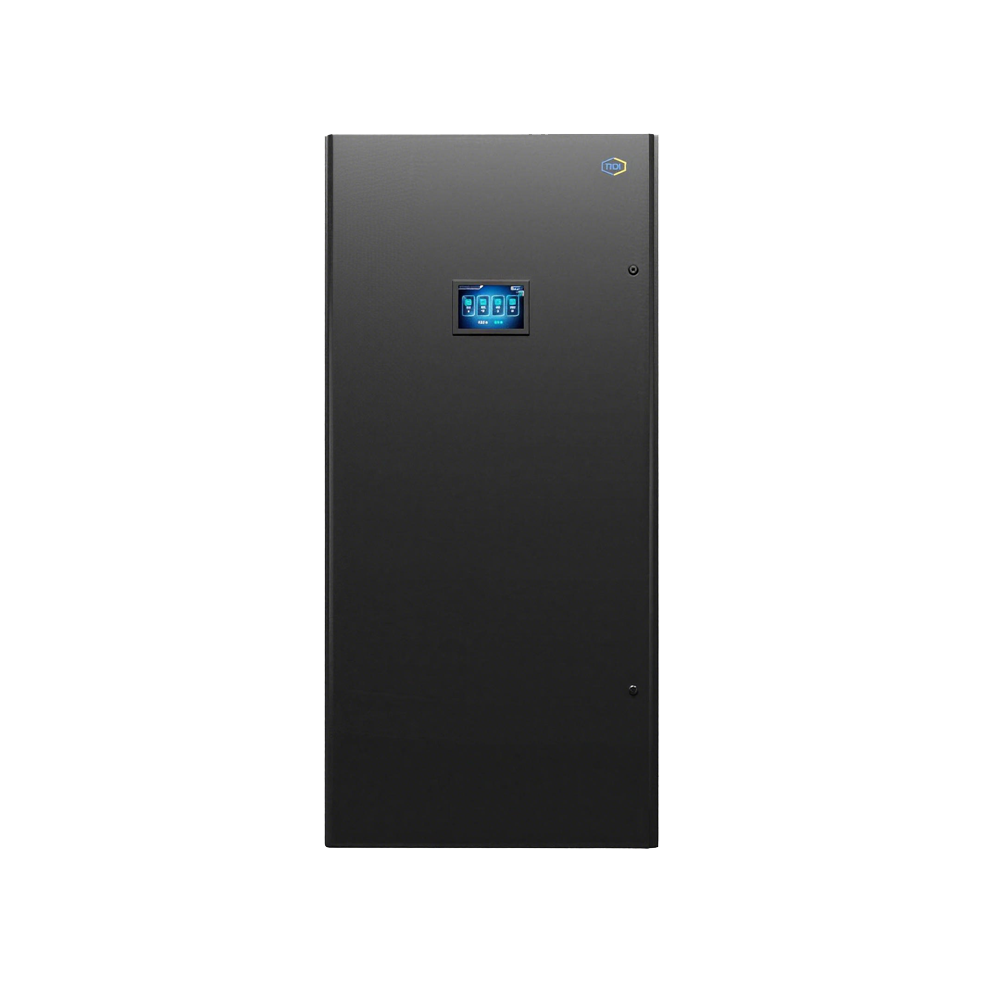

HM系列房间级精密空调

产品概述

HM系列房间级精密空调主要为大、中、小型数据机房提供高精度温湿度控制，具备高效节能、适应性强、安全可靠、模块化设计、智能管理、结构紧凑、工艺精湛、节省空间，全面满足现代数据机房的冷却需求。

应用场合

应用于各领域中心机房、数据中心与计算机房、通讯设备机房、网络机房医疗设备室、工业控制室和精密加工设备、恒温恒湿工艺环境/储藏环境、UPS和电池室。

产品特点

l本系列产品有风冷型、水冷型、冷冻水型、冷量覆盖7～200kW，满足各种场合不同负荷需求。

l微电脑智能控制确保系统最优运行，制冷系统分级设计，冷量智能调节。

l高效涡旋压缩机，振动小、噪音低及可靠性高等特点，采用R410A环保制冷剂。

l7英寸超大触摸屏动态显示机组实时运行状态，曲线图形象显示温湿度参数变化。

lCAN总线组网技术，群控数量达32台，完善的自动报警和诊断功能，全方位地保护空调机组。

l标配PTC电加热、湿膜加湿，安全可靠，节能高效。

l采用EC离心风机实现风量连续可调，灵活匹配热负荷，按需供应，绿色节能。

l高精度电子膨胀阀，精确控制制冷剂过热度、蒸发压力和蒸发量，保持高冷量输出。

l支持±15%宽电网适应，选配冗余配电、防雷、绳式/点式水浸传感器功能。

l室外机组冷凝风扇具备无级调速功能，自动调节运转速度，占地面积小。

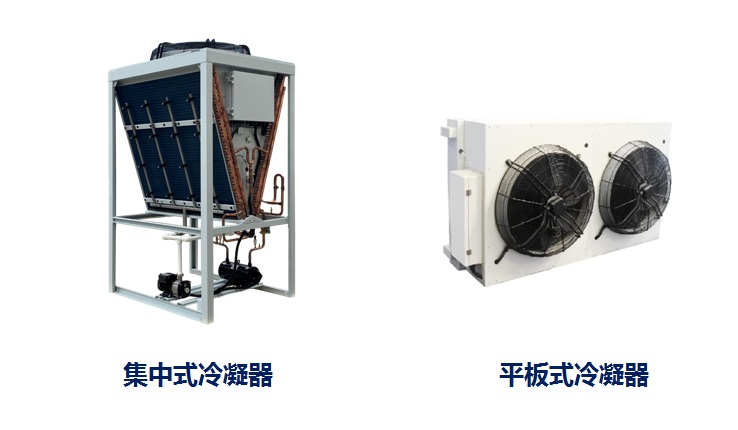

室外机

技术参数--冷冻水系列

参数		型号	ZT-HM040C	ZT-HM060C	ZT-HM100C	ZT-HM120C	ZT-HM180C	ZT-HM200C	ZT-HM180C	ZT-HM200C
风量		m3/h	8000	13000	19000	25000	35000	36000	35000	37500
工况一（国标工况）：室内工况：DB24℃ /RH50%，进出水温度 7℃ /12℃；
工况一	制冷量	kW	43.7	59.7	97.8	114.8	167.9	191.8	171.3	205.3
	显冷量	kW	34.2	49.2	77.8	93.8	135.2	149	137.4	156.8
	水流量	m³/h	7.6	10.7	17.4	21	30.4	34.6	31.2	36.6
	水压降	kPa	100	95.5	110.3	110.5	112.1	107.9	117.9	122.6
工况二：室内工况：DB28℃ /RH40%，进出水温度 10℃ /15℃；
工况二	制冷量	kW	39.1	60.1	99.8	120.2	180.2	200.3	180.2	200.3
	显冷量	kW	37.6	57.7	95.8	115.3	173	192.3	173	192.3
	水流量	m³/h	6.7	10.3	17.2	20.6	30.9	34.3	30.9	34.3
	水压降	kPa	80.8	69.8	71.4	69.8	81.3	94.2	81.3	94.2
工况三：室内工况：DB30℃ /RH40%，进出水温度 12℃ /18℃；
工况三	制冷量	kW	38.6	53.7	87.5	103.4	150.8	170.2	153.4	179.8
	显冷量	kW	36.8	53.5	84.5	102.4	147.3	161.7	149.5	169.9
	水流量	m³/h	5.7	8.1	13	15.9	22.8	25.8	23.3	27.3
	水压降	kPa	55.3	55.2	62.5	64	64.6	60.7	66.3	69
工况三：室内工况：DB30℃ /RH40%，进出水温度 15℃ /21℃；
工况三	制冷量	kW	29.9	42.1	67.5	80.8	117.3	131.3	119.3	138.5
	显冷量	kW	29.4	42.1	67.5	80.8	117.3	131.3	119.3	138.5
	水流量	m³/h	4.4	6.4	10.2	12.6	18	20.2	18.2	21.2
	水压降	kPa	34	35.6	40	40.9	41.7	38	42.2	43
工况四：室内工况：DB35℃ /RH40%，进出水温度 18℃ /24℃；
工况四	制冷量	kW	34.8	49.7	79.1	95.3	137.7	153.2	139.9	161.2
	显冷量	kW	34.8	49.7	79.1	95.3	137.7	153.2	139.9	161.2
	水流量	m³/h	5.1	7.5	11.8	14.6	21	23.3	21.2	24.5
	水压降	kPa	45	47.2	51.5	54	53.9	49.3	54.8	55.6
电加热量		kW	6	6	9	9	12	12	12	12
加湿量		kg/h	4.5	4.5	6.5	6.5	10	10	10	10
最大负荷电流 FLA		A	14.7	14.7	24.8	24.8	34.9	34.9	34.9	34.9
外形尺寸	宽	mm	900	900	1800	1800	2550	2550	2700	2700
外形尺寸	深*高	mm	1000*1980
重量		kg	320	330	600	620	850	865	905	920

技术参数--直膨式系列

型号		ZT-HM030-A	ZT-HM045-A	ZT-HM060-A	ZT-HM090-A	ZT-HM120-A
参数		ZT-HM030-A	ZT-HM045-A	ZT-HM060-A	ZT-HM090-A	ZT-HM120-A
室内工况：DB35℃/RH30%，室外工况：DB35℃
制冷量	kW	32.4	45.2	62.7	90.4	125.1
显冷量	kW	32.4	45.2	62.7	90.4	125.1
室内工况：DB24℃/RH50%，室外工况：DB35℃
制冷量	kW	25.1	40.5	50.5	80.6	100.9
显冷量	kW	24.2	36.9	45.8	73.4	91.8
风量	m3/h	9000	11000	13000	22000	26000
电加热量	kW	6	9	9	9	9
加湿量	Kg/h	6	6	10	10	10
最大负荷电流	A	49.7	62.2	69.2	110.8	124.8
重量	kg	280	328	391	633	790
外形尺寸	mm	110010002000	110010002000	110010002000	220010002000	220010002000
(宽深高)	mm	110010002000	110010002000	110010002000	220010002000	220010002000
平板式室外机参数
型号		ZT-50NP	ZT-60NP	ZT-80NP	ZT-60NP	ZT-80NP
匹配数量	台	1	1	1	2	2
风机数量	个	1	2	2	4	4
室外机尺寸（宽深高）	mm	165011001150	201011001150	270011001150	201011001150	270011001150
集中式(氟泵)室外机参数
型号		ZT-SW50NVHMP	ZT-SW70NVHMMP	ZT-SW90NVHMP	ZT-SW70NVHMP	ZT-SW90NVHMP
匹配数量	台	1	1	1	2	2
风机数量	个	1	1	1	2	2
室外机尺寸（宽深高）	mm	108010801745	108010801745	108010801874	108010801745	108010801874

注：

1）全变频涡旋压缩机，R410A环保冷媒。

2）电源制式：380V，3N，50Hz。

3）上送风房间级变频机组可定制最大机外余压450Pa，最大加热量36kW，最大加湿量15kg/h，如需求请联系智廷。

4）房间级变频机组下送风默认下出管，上送风默认左出管（兼容下出管）。

5）因产品改进升级需要，如有参数更改恕不另行通知，订货前请确认。

技术参数--双循环氟泵自然冷却系列

型号		ZT-HM030P	ZT-HM045P	ZT-HM060P	ZT-HM090P	ZT-HM120P
参数		ZT-HM030P	ZT-HM045P	ZT-HM060P	ZT-HM090P	ZT-HM120P
室内工况：DB35℃/RH30%，室外工况：DB35℃
制冷量	kW	32.4	45.2	62.7	90.4	125.1
显冷量	kW	32.4	45.2	62.7	90.4	125.1
室内工况：DB24℃/RH50%，室外工况：DB35℃
制冷量	kW	25.1	40.5	50.5	80.6	100.9
显冷量	kW	24.2	36.9	45.8	73.4	91.8
风量	m3/h	9000	11000	13000	22000	26000
电加热量	kW	6	9	9	9	9
加湿量	Kg/h	6	6	10	10	10
最大负荷电流	A	49.7	62.2	69.2	110.8	124.8
重量	kg	320	330	340	670	680
外形尺寸	mm	110010002000	110010002000	110010002000	220010002000	220010002000
(宽深高)	mm	110010002000	110010002000	110010002000	220010002000	220010002000
平板式室外机参数
型号		ZT-50NP	ZT-60NP	ZT-80NP	ZT-60NP	ZT-80NP
匹配数量	台	1	1	1	2	2
风机数量	个	1	2	2	4	4
室外机尺寸（宽深高）	mm	165011001150	201011001150	270011001150	201011001150	270011001150
集中式(氟泵)室外机参数
型号		ZT-SW50NVHMP	ZT-SW70NVHMMP	ZT-SW90NVHMP	ZT-SW70NVHMP	ZT-SW90NVHMP
匹配数量	台	1	1	1	2	2
风机数量	个	1	1	1	2	2
室外机尺寸（宽深高）	mm	128010802200	128010802200	128010802200	128010802200	128010802200
节能模块参数（匹配平板室外机使用）
节能模块型号		ZT-SW50FHM
功率	W	≤500
尺寸（宽深高）	mm	7803501000

注：

1）全变频涡旋压缩机，R410A环保冷媒。

2）双循环系列外机标配氟泵，不带氟泵功能时衍生为常规变频系列。

3）电源制式：380V，3N，50Hz。

4）上送风房间级变频机组可定制最大机外余压450Pa，最大加热量36kW，最大加湿量15kg/h，如需求请联系智廷。

5）房间级变频机组下送风默认下出管，上送风默认左出管（兼容下出管）。

6）因产品改进升级需要，如有参数更改恕不另行通知，订货前请确认。
