产品介绍

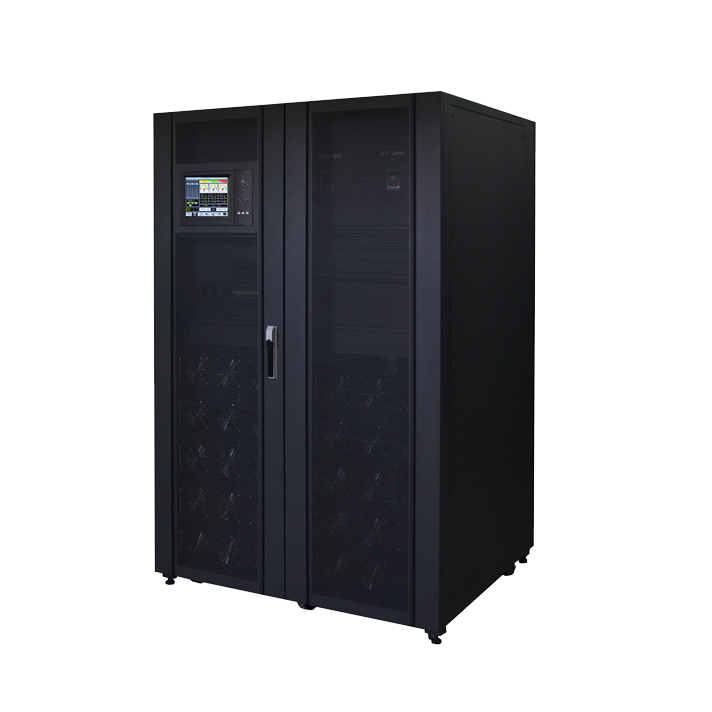

ZT-RM系列100-600kVA是我司推出的集中旁路三进三出模块化UPS，产品采用数字化控制、模块化设计与N+X并联冗余技术。产品容量覆盖100kVA到600kVA之间的各功率段，方便用户灵活配置与逐步投资。可4台并机至2400kVA

应用领域

本产品适用范围广泛，为数据中心、金融中心、政企机房、医疗教育等关键负载提供安全、稳定、可靠、环保的电力保障。

性能特点

技术先进

采用数字化控制，性能优异、系统稳定度高，可以接完全不平衡负载

采用先进三相维也纳和三电平技术，整机效率高达97%

输出功率因数为1

高可靠性

集中控制单元为冗余并联、一个失效不影响整机运行，N+X并联冗余可用性达99.999%

集中监控模块具备热插拔功能，采用集中旁路供电，提高旁路供电的供电能力

具备EPO功能，具有远程紧急关机（REPO）功能

便捷灵活

模块化设计、用户可弹性增加模块数量，模块可在线加入在线拔出

停机检修时间短，UPS出现紧急情况时，维修人员可以安全在线维修

触摸彩屏显示，提供丰富的UPS状态信息、警告信息、故障信息等

智能设计

可CD屏设置电池容量、充电电流，实现充电模式的自动平滑切换

采用先进的两段式三阶段智能充电，兼顾快速充电与延长电池使用寿命

丰富的选配件，可选择安装隔离变压器、SNMP卡、干接点卡等

绿色环保

采用3U模块设计，完美匹配机房应用环境，节省机房使用面积

并机共用电池，大大减少了电池配置数量

外接电池数量30-50节可选，不需要电池中性线，方便用户灵活配置电池触摸彩屏显示，提供丰富的UPS状态信息、警告信息、故障信息等

技术参数

型号			ZT-RM600/100X
额定容量	机柜		100~600kW
	模块		100kW
机柜可安装最大模块数			6
输入
主路输入	额定输入电压		380/400/415Vac
	输入电压范围		138～485Vac
	接线制式		三相五线
	输入频率范围		40-70Hz
	输入功率因素		≥0.99
	输入电流谐波(THDi)		≤3% (100%线性负载)
旁路输入	额定输入电压		380/400/415Vac
	接线制式		三相五线
	旁路同步跟踪范围		±10%
输出
电压			380/400/415Vac±1%
功率因数			1
频率(Hz)		市电模式	跟踪旁路（逆变供电）
		电池模式	(50/60±0.05%)Hz
波形			正弦波
电流峰值比			3：1
输出电压谐波(THDV)			≤1% (100%线性负载)；≤3% (100%非线性负载)
切换时间(ms)			市电模式转旁路模式: 0ms(跟踪)；市电模式转电池模式:0ms
整机效率(%)			97%
过载能力			110%负载，持续60min后转旁路；125%负载，持续10min后转旁路；150%负载，持续1min后转旁路
电池
模块最大充电电流			30A
电池电压			可选电压: 360-600Vdc（即30节～50节可选），电池无中线
型号			ZT-RM600/100X
额定容量	机柜		100~600kW
	模块		100kW
机柜可安装最大模块数			6
输入
主路输入	额定输入电压		380/400/415Vac
	输入电压范围		138～485Vac
	接线制式		三相五线
	输入频率范围		40-70Hz
	输入功率因素		≥0.99
	输入电流谐波(THDi)		≤3% (100%线性负载)
旁路输入	额定输入电压		380/400/415Vac
	接线制式		三相五线
	旁路同步跟踪范围		±10%
输出
电压			380/400/415Vac±1%
功率因数			1
频率(Hz)		市电模式	跟踪旁路（逆变供电）
		电池模式	(50/60±0.05%)Hz
波形			正弦波
电流峰值比			3：1
输出电压谐波(THDV)			≤1% (100%线性负载)；≤3% (100%非线性负载)
切换时间(ms)			市电模式转旁路模式: 0ms(跟踪)；市电模式转电池模式:0ms
整机效率(%)			97%
过载能力			110%负载，持续60min后转旁路；125%负载，持续10min后转旁路；150%负载，持续1min后转旁路
电池
模块最大充电电流			30A
电池电压			可选电压: 360-600Vdc（即30节～50节可选），电池无中线
