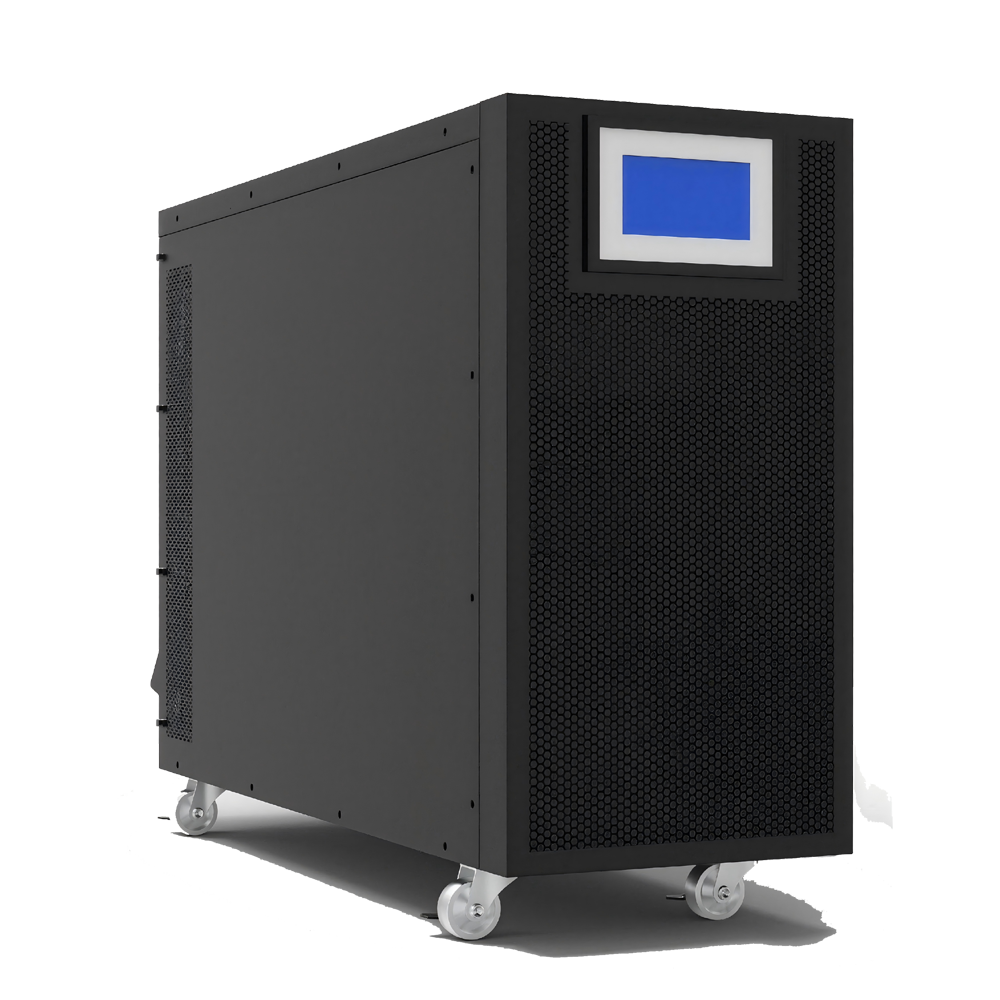

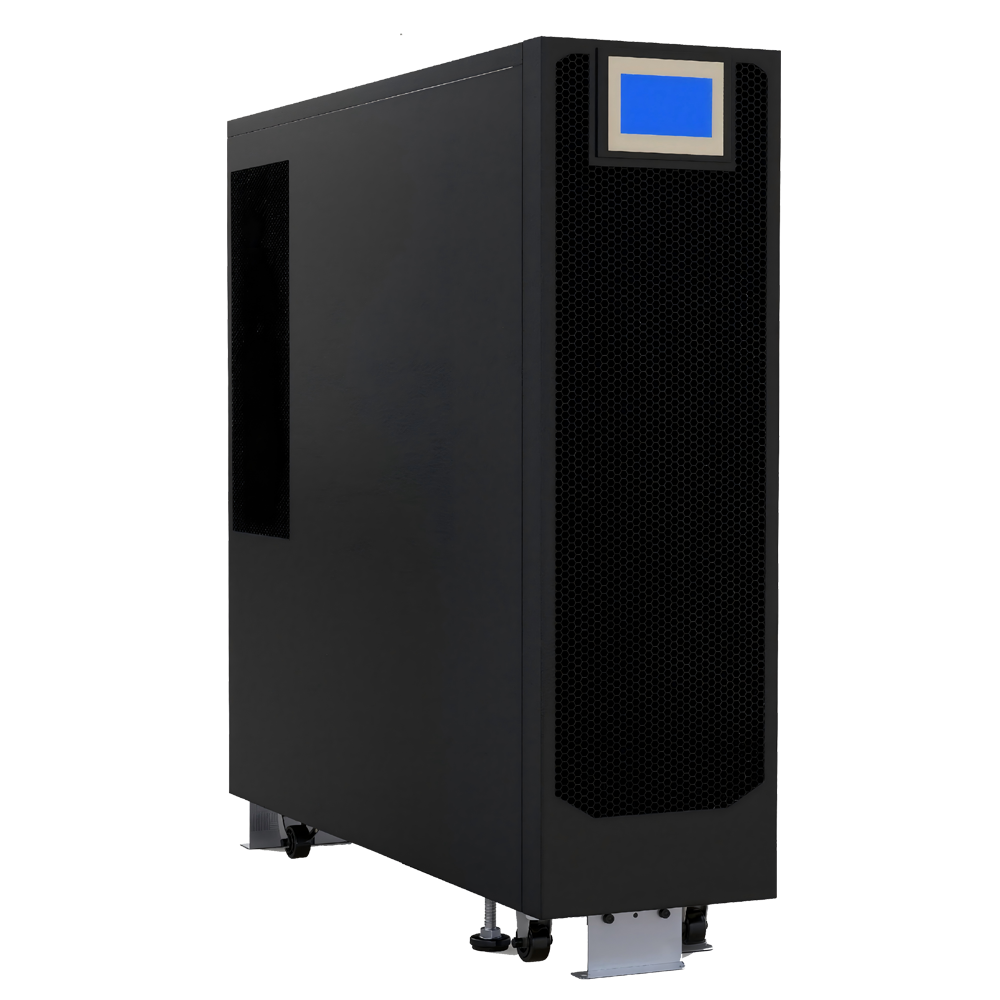

ZT-HT33系列10-180kVA 塔式UPS 产品介绍 ZT-HT33 10-180kVA是全数字控制在线双转换三进三出UPS，具有整机效率高
ZT-HT33 10-180kVA是全数字控制在线双转换三进三出UPS，具有整机效率高、输入功率因数高、输入电流谐波低、输出质量出色等优点，能够消除各种电网问题，为客户提供稳定、可靠的电源保护。
型号 |
ZT-HT33010XL |
ZT-HT33020XL |
ZT-HT33030XL |
ZT-HT33040XL |
ZT-HT33060X |
ZT-HT33080X |
ZT-HT33100X |
ZT-HT33120X |
ZT-HT33160X |
ZT-HT33180X |
|
额定容量 |
10kVA |
20kVA |
30kVA |
40kVA |
60kVA |
80kVA |
100kVA |
120kVA |
160kVA |
180kVA |
|
输入 |
接线制式 |
三相五线 |
|||||||||
额定输入电压 |
380/400/415Vac |
||||||||||
输入电压范围 |
110-300VAC,负载50%;176-276VAC,100%负载 |
138~485Vac |
|||||||||
输入频率范围 |
40Hz-70Hz |
||||||||||
输入功率因数 |
≥0.99 |
||||||||||
输入电流谐波（THDi） |
≤3%(100% 线性负载) |
||||||||||
旁路电压范围 |
-30%~+20%(可调) |
220Vac上限：25%（可选+10%、+15%、+20%）230Vac上限：20%（可选+10%、+15%） 240Vac上限：15%（可选+10%）下限：-45%(可选-10%、-20%、-30%) |
|||||||||
发电机接入 |
支持 |
||||||||||
输出 |
接线制式 |
三相五线 |
|||||||||
额定输出电压 |
380/400/415Vac |
||||||||||
输出功率因数 |
0.9 |
||||||||||
电压精度 |
±1% |
||||||||||
频率 |
同步范围：46～54Hz或56～64Hz
电池模式：50/60Hz±1% |
市电模式: ±1%/±2%/±4%/±5%±10% 可设; 电池模式:(50/60±0.1%)Hz |
|||||||||
电流峰值比 |
3:1(最大值) |
||||||||||
输出电压谐波（THDV） |
≦1%THD(线性负载）;≦3%THD（非线性负载） |
≤2%（100%线性负载）; ≤4% （100%非线性负载） |
|||||||||
整机效率 |
交流/ECO/电池模式：96.0% |
95.50% |
|||||||||
过载能力 |
100-110%60分钟，111-125%10分钟，126%-150%1分钟；>150%400ms |
110%负载，持续60min后转旁路；125%负载，持续10min后转旁路；150%负载，持续1min后转旁路 |
|||||||||
电池 |
电池电压 |
取决于外部电池(32-40节可调)/3x400V(3相+N线) |
±180V/192V/±204V/±216V/±228V/±240/±252/±264/±276/±288/±300Vdc(30-50节可选 ) |
||||||||
充电电流 |
1A~12A可调 |
最大10A |
最大15A |
最大20A |
最大30A |
最大45A |
|||||
切换时间 |
市电模式转旁路模式: 0ms(跟踪)；市电模式转电池模式:0ms |
||||||||||
环境 |
工作温度 |
0℃～40℃ |
|||||||||
存储温度 |
-25℃～55℃ |
||||||||||
湿度范围 |
0～95%（不凝露） |
||||||||||
工作海拔高度 |
< 1500米 |
||||||||||
噪音（1米距离） |
小于65dB @1 米 |
<55dB |
<58dB |
<60dB |
<65dB |
||||||
功能 |
告警功能 |
过载、市电异常、UPS故障、电池欠压等多种告警功能 |
|||||||||
保护功能 |
电池欠压、输出过欠压、短路、过载、过温、风扇故障报警、防雷 |
||||||||||
通讯接口 |
CAN, RS485, FE, LBS, 并机卡、 SNMP适配器（选配）、继电器卡（选配） |
||||||||||
其他 |
尺寸（D×W×H）mm |
592x250x576 |
720x250x535 |
868x250x862 |
885x440x1200 |
||||||
净重 (kg) |
38 |
40 |
35 |
38 |
70.5 |
150 |
160 |
162 |
196 |
198 |
|
执行标准 |
YD/T 1095-2008 |
||||||||||
