一体化UPS配电柜2024年11月版本产品概述全新的智廷一体化UPS配电柜是IT系统的最优配电方案，关注精细化的电能质量管理，方便客户依据数据中心的IT负载以及企业发展需求，升级和管
全新的智廷一体化UPS配电柜是IT系统的最优配电方案，关注精细化的电能质量管理，方便客户依据数据中心的IT负载以及企业发展需求，升级和管理配电系统。

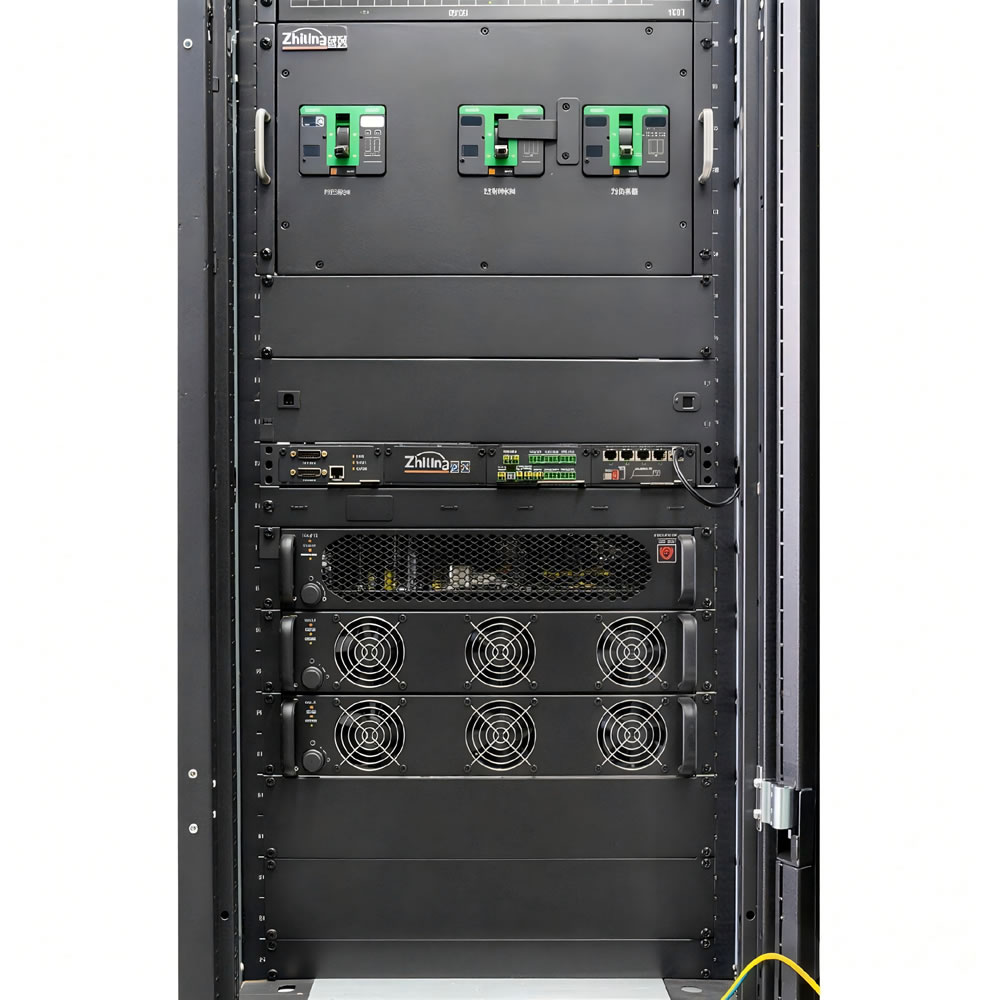

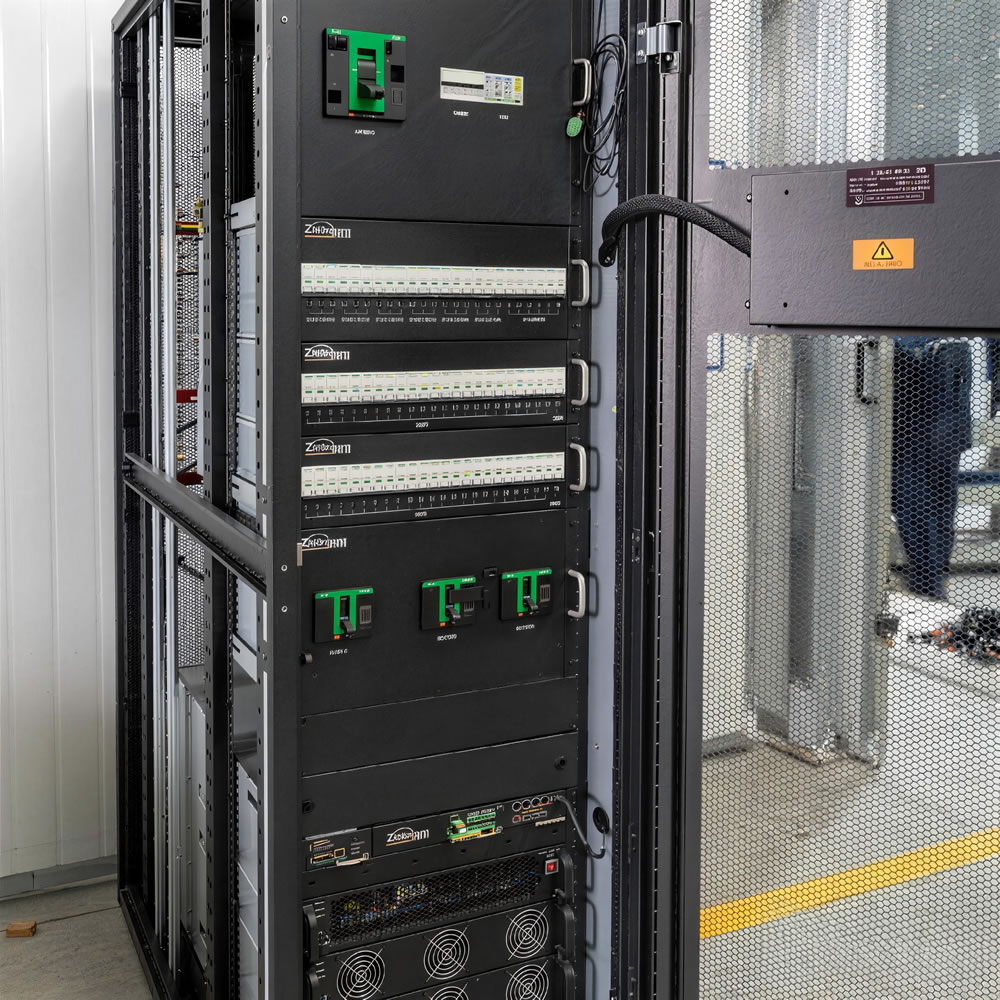

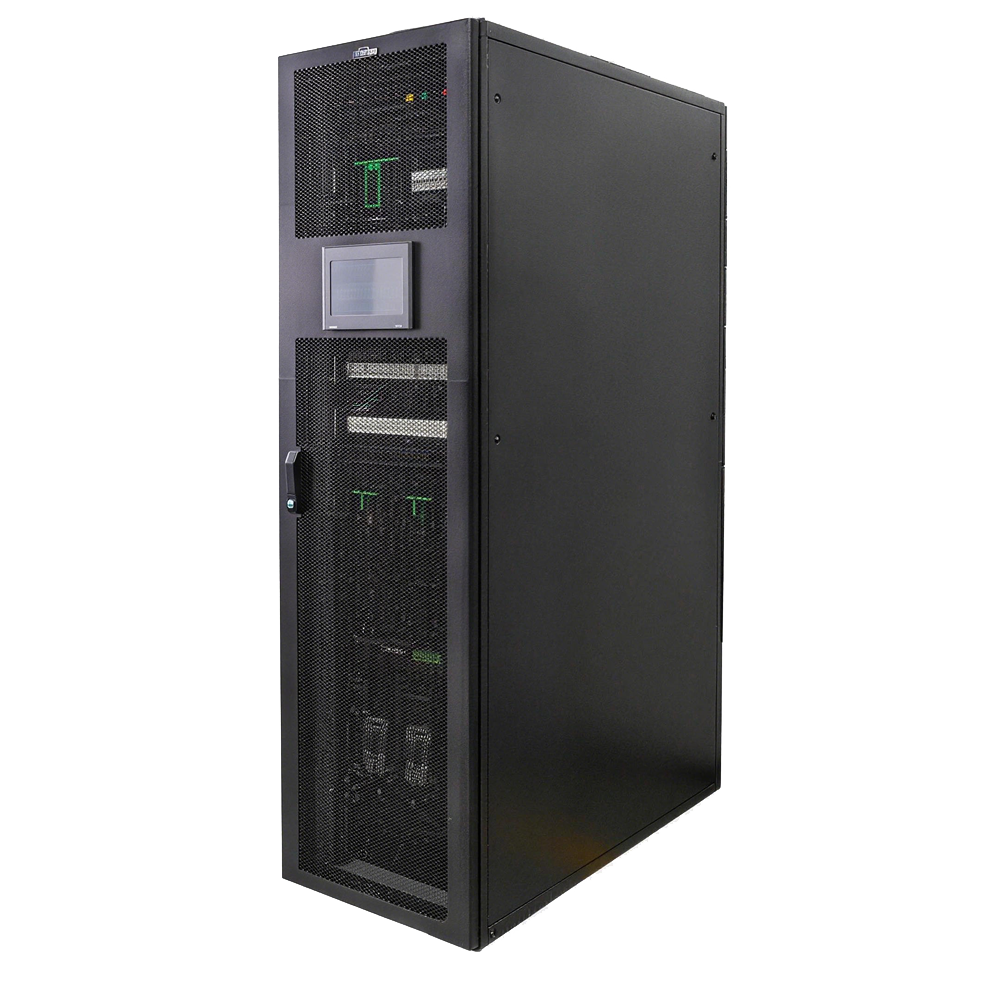

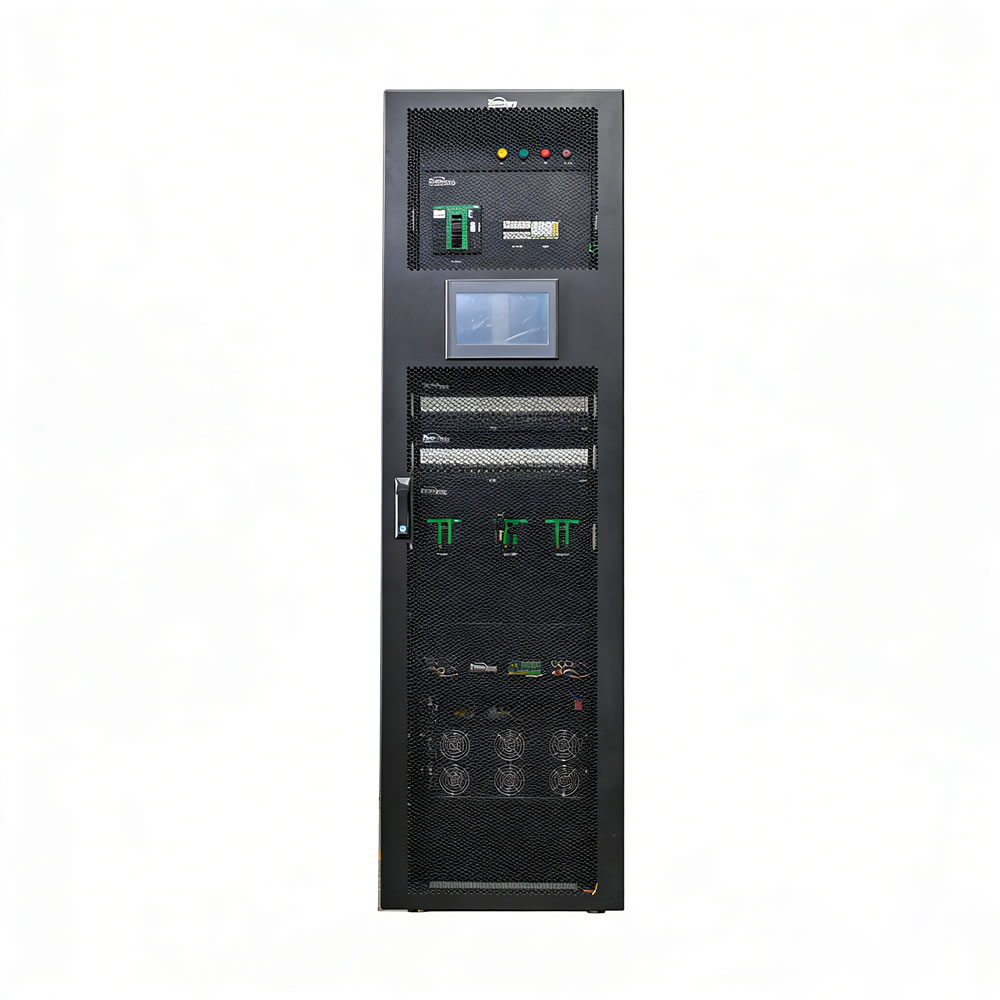

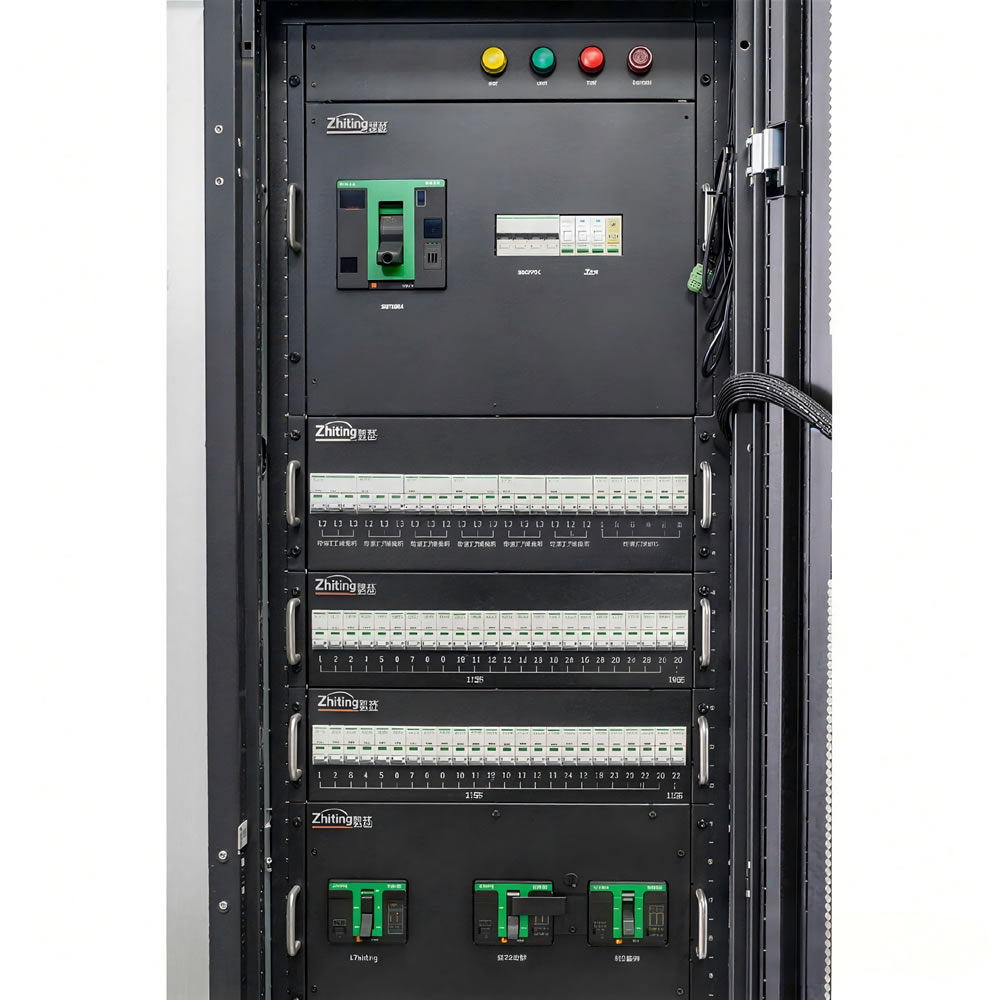

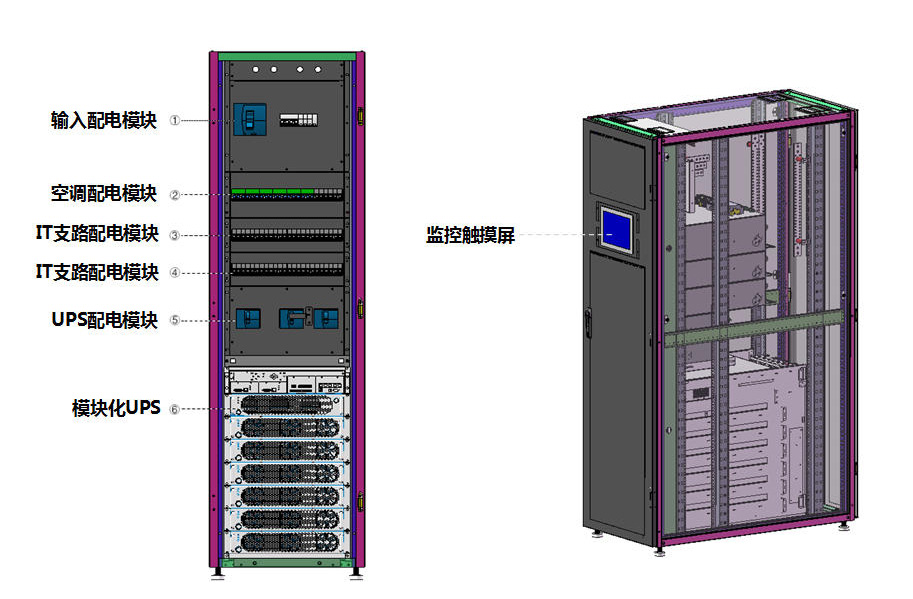

一体化UPS配电柜高度集成模块化UPS、输入电源模块、UPS配电模块、空调配电模块、IT支路配电模块于柜体内，外观与机柜匹配，具备节省空间、易维护、可靠性高等特点。
项目 |
规格描述 |
|
配置参数 |
额定容量 |
30～150KVA |
输入方式 |
单路电源/双路电源输入（ATS） |
|
输入规格 |
160/200/250/400A |
|
IT配电 |
32A/1P×24×2 |
|
空调\照明配电 |
32A/3P×6或63A/3P×4，40A/3P×2；16A/1P×6 |
|
断路器 |
除特殊说明外，63A及以下断路器全部采用微型断路器，63A以上采用塑壳断路器 |
|
输入参数 |
输入额定电压 |
380V/400V/415V（线电压）；3Ph+N+PE |
输入电压范围 |
38～485Vac |
|
输入频率范围 |
40-70HZ |
|
输入功率因数 |
>0.99 |
|
输出参数 |
额定电压 |
380V/400V/415V(线电压) |
额定频率 |
50/60Hz |
|
输出电压谐波(THDV) |
≤2% (线性负载)；≤5% (非线性负载) |
|
功率因数 |
1 |
|
峰值比 |
3：1 |
|
过载能力 |
负载≤110%，60min，≤125%，维持10min，≤150%维持1min，≥150%立即转旁路 |
|

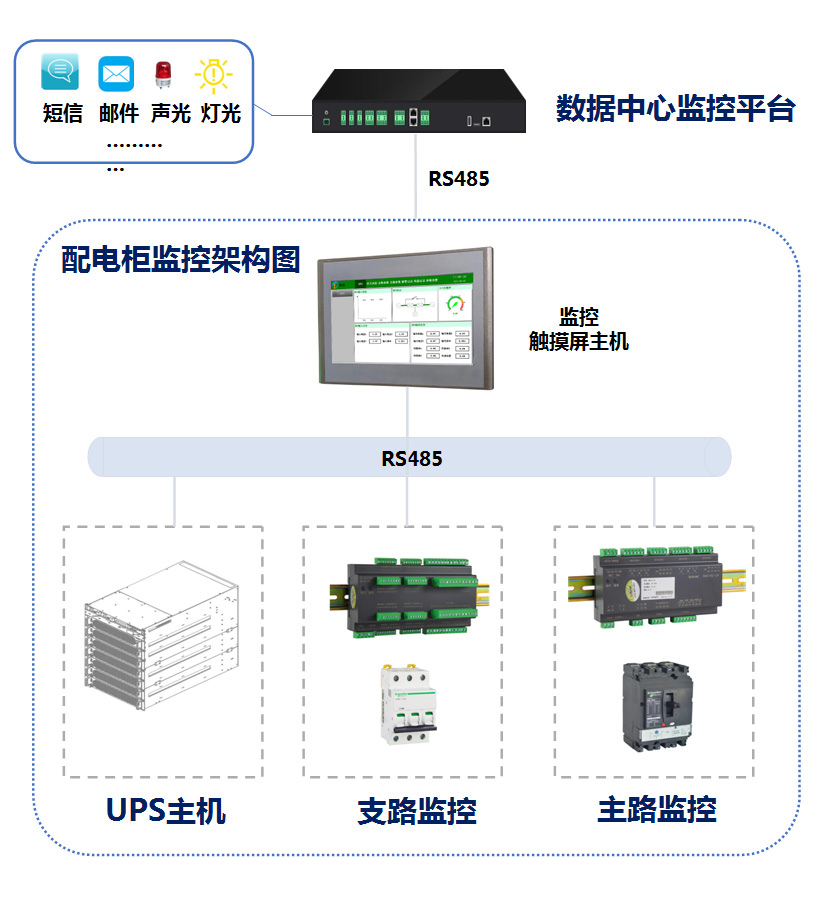

监控 |
通讯功能 |
RS485、TCP/IP（可选） |
触摸屏 |
7寸、10寸 |
|

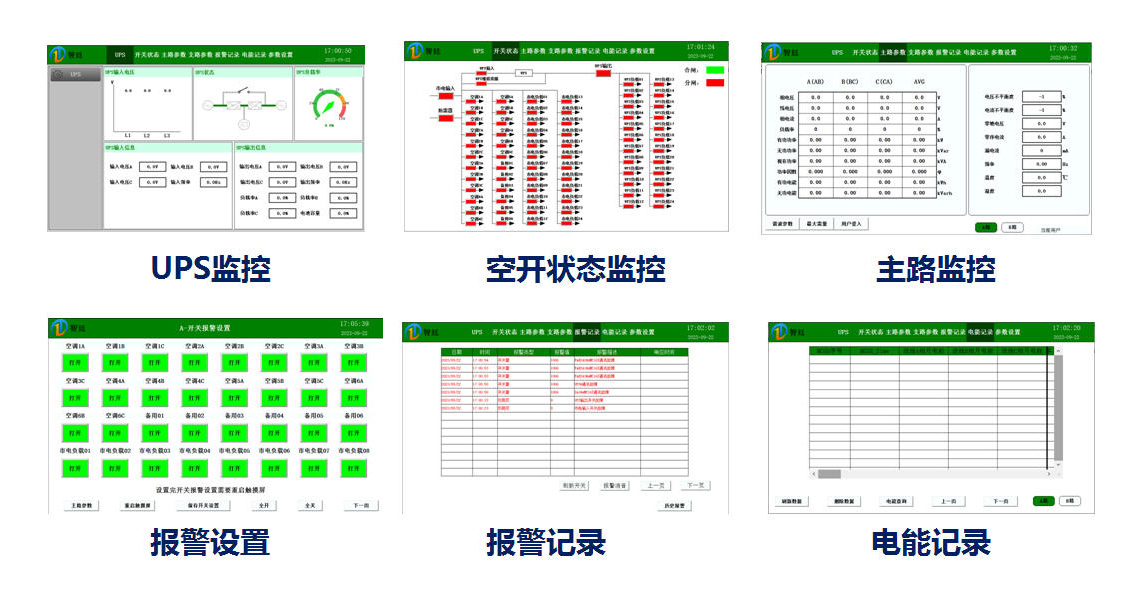

监控内容 |
1.UPS输入输出电压、UPS输入输出频率、UPS状态、电池容量等各项运行参数
2.配电系统输入和各IT负载支路的开关状态、电压、电流、电量、功率和谐波等参数 |
|
系统参数 |
整机效率 |
95.5% |
IP防护等级 |
IP40 |
|
交流防雷 |
20KV,8/20μs |
|
环境 |
环境温度 |
0℃～40℃ |
存储温度 |
-25℃～55℃（不含电池） |
|
湿度范围 |
0～95%（不凝露） |
|
工作海拔高度 |
< 1500m（超过1500m按GB/T 3859.2规定降额使用） |
|
噪音（dB）（1米的距离） |
<61dB |
|
外形尺寸 |
600mm×1200mm×2000mm |
|
