功率范围：功率范围：10～20kVA
机种 |
ZT-HR3110XL |
ZT-HR3115XL |
ZT-HR3120XL |
|
相位 |
三相四线输入 /三相四线输出或单相三线 |
|||
容量 * |
10kVA/10kW |
15kVA/15kW |
20kVA/20kW |
|
并联容量 |
4 max |
|||
输入 |
||||
额定电压 |
3x380VAC （3 相 + N + PE ） |
|||
电压范围 |
190-520 VAC (3 相 ) @ 50% 负载 ; 305-478 VAC (3 相 ) @ 100% 负载 |
|||
频率范围 |
46 ～ 54Hz 或 56 ～ 64Hz |
|||
功率因数 |
≥ 0.99 100% 负载 |
|||
输出 |
||||
额定电压 |
3 x 360*/380/400/415 VAC (3 相 +N) 或 208/220/ 230/ 240VAC( 单相 +N) |
|||
稳压精度（电池模式） |
± 1% |
|||
频率范围 (同步校正范围) |
46 ～ 54Hz 或 56 ～ 64Hz |
|||
频率范围 (电池模式) |
50 Hz ± 0.1 Hz or 60 Hz ± 0.1 Hz |
|||
电流波鋒比 |
3:1（最大值） |
|||
谐波失真 |
≦ 1 % THD ( 阻性负载 ) ; ≦ 3 % THD ( 非阻性负载 ) |
|||
转换时间 |
市电模式转电池模式 |
无 |
||
逆变到旁路 |
无 |
|||
波形 (电池模式) |
纯正弦波 |
|||
过载 |
市电模式 |
100%-110% 时 60 分钟 , 110%-125% 时 10 分钟 , 125%~150% 时 1 分钟，>150% 时立即保护 |
||
电池模式 |
100%-110% 时 60 分钟 , 110%-125% 时 10 分钟 , 125%~150% 时 1 分钟，>150% 时立即保护 |
|||
效率 |
||||
市电模式 |
95.50% |
|||
ECO 模式 |
98.50% |
|||
电池模式 |
94.50% |
|||
电池 |
||||
电池类型 |
根据实际应用搭配多个电池箱 |
|||
数量 |
16~20 pcs ( 可调整 ) |
32~40（可调整） |
||
最大充电电流 |
1A/2A/3A/4A/5A/6A/7A/8A/9A/10A/11A/12A 可调整 )
12A 最大 |
|||
充电电压 |
±13.65 V x N(N=8~10) |
±13.65 V x N(N=16~20) |
||
显示说明 |
||||
LCD 显示 |
系统状态，负载大小，电池容量，输入/输出电压，放电时间、故障指示 |
|||
物理性能 |
||||
尺寸、深×宽×高（mm) |

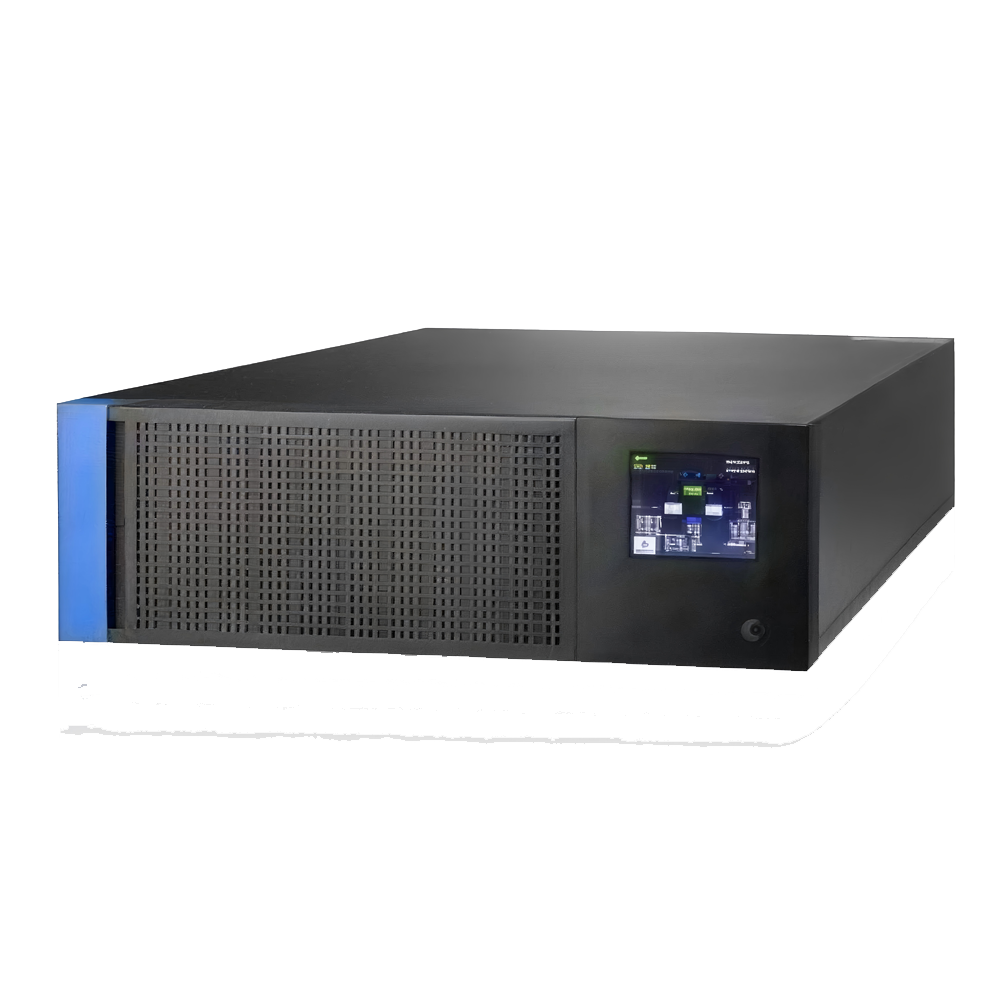

680 x 438 x 133[3U] |
|||
净重 (公斤) |
27 |
30 |
||
使用环境 |
||||
溫湿度 |
0-95%相对湿度（不冷凝）且 温度0-40°C |
|||
海拔高度** |
<1000米** |
|||
噪音 |
小于62dB@1米 |
小于65dB@1米 |
||
控制管理 |
||||
智能RS-232/USB |
支持 Windows® 2000/2003/XP/Vista/2008/7/8, Linux 和MAC |
|||
可选SNMP |
电源管理支持SNMP管理与网络管理 |
|||
