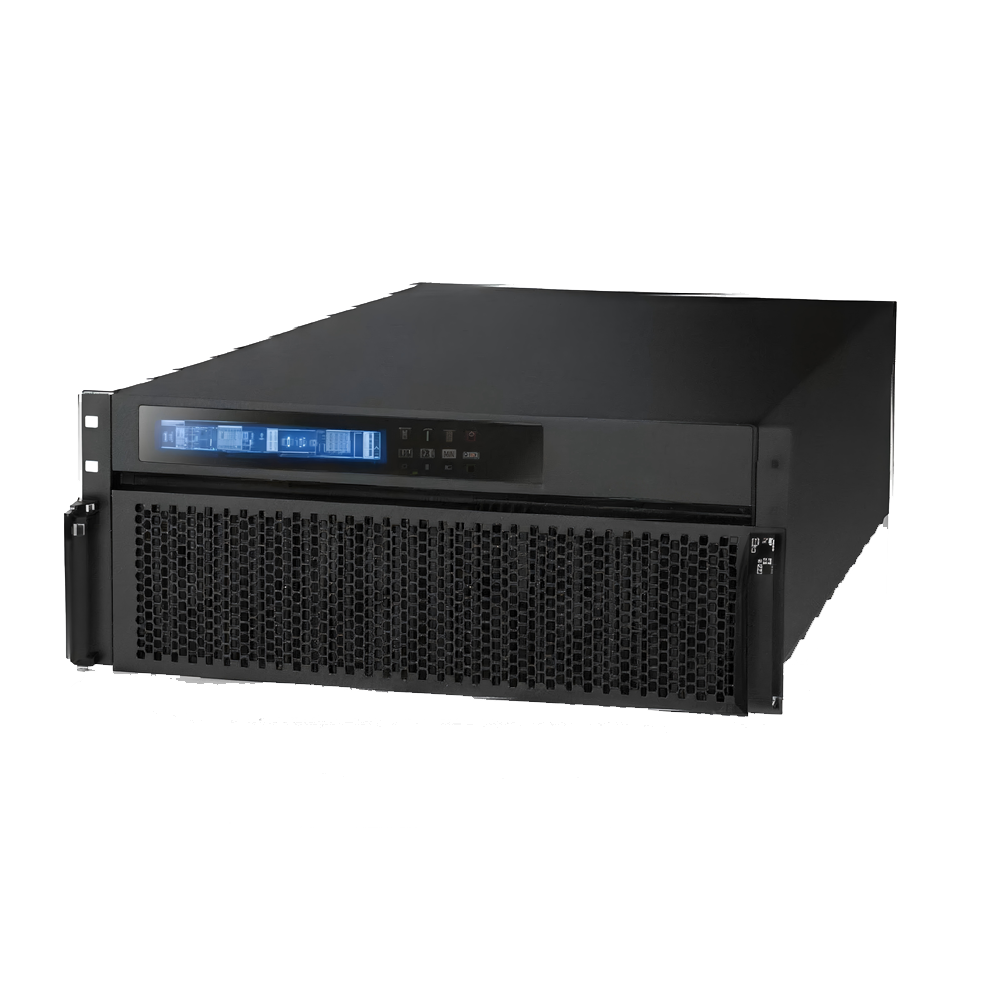

功率范围：功率范围：10～60kVA
机种 |
ZT-HR33010CL |
ZT-HR33015CL |
ZT-HR33020CL |
ZT-HR33030CL |
ZT-HR33040CL |
ZT-HR33060CL |
|
相位 |
三进三出 |
||||||
容量 |
10kVA/10kW |
15kVA/15kW |
20kVA/20kW |
30kVA/30kW |
40kVA/40kW |
60kVA/60kW |
|
并联容量 |
4 max |
||||||
输入 |
|||||||
额定电压 |
3 x 380 VAC(3PH+N) |
||||||
电压范围 |
190-520 VAC（三相）@50% 负载。305-478 VAC（三相）@100% 负载 |
||||||
频率范围 |
46 ～ 54Hz 或 56 ～ 64Hz |
||||||
功率因数 |
≥ 0.99 100% 负载 |
||||||
输出 |
|||||||
额定电压 |
3 x 360*/380/400/415 VAC(3PH+N) |
||||||
输出精度 (电池模式) |
± 1% |
||||||
频率范围 (同步校正范围) |
46 ～ 54Hz 或 56 ～ 64Hz |
||||||
频率范围 (电池模式) |
50 Hz±0.1 Hz 或 60 Hz±0.1 Hz |
||||||
电流波鋒比 |
3:1（最大值） |
||||||
谐波失真 |
≤ 1%THD（线性负载） ≤ 3%THD（非线性负载） |
||||||
转换时间 |
市电模式转电池模式 |
无 |
|||||
逆变到旁路 |
无 |
||||||
波形 (电池模式) |
纯正弦波 |
||||||
过载 |
市电模式 |
100-110% 60 分钟，110-125% 10 分钟，125%-150% 1 分钟； >150% 立即保护 |
|||||
电池模式 |
100-110% 60 分钟，110-125% 10 分钟，125%-150% 1 分钟； >150% 立即保护 |
||||||
效率 |
|||||||
市电模式 |
95.50% |
||||||
ECO 模式 |
98.50% |
||||||
电池模式 |
94.50% |
||||||
电池 |
|||||||
电池类型 |
根据实际应用搭配多个电池箱 |
||||||
数量 |
16 |
32~40（可调） |
|||||
最大充电电流 |
1A ～ 12A（可调） |
1A~16A（可调） |
1A~18A（可调） |
||||
充电电压 |
±13.65 VDC x N(N=10) |
±13.65 V x N(N=16 ～ 20) |
|||||
物理性能 |
|||||||
尺寸、深×宽×高（mm) |
680 x 438 x 133[3U] |
797 x 438 x 176(4U) |
|||||
净重 (公斤) |
27 |
30 |
32 |
40 |
45 |
||
使用环境 |
|
|
|||||
溫湿度 |
0-95%相对湿度（不冷凝）且 温度0-40°C |
||||||
噪音 |
小于62dB@1米 |
小于65dB@1米 |
小于70dB@1米 |
||||
控制管理 |
|||||||
智能RS-232/USB |
支持Windows® 系列，Linux和MAC |
||||||
可选SNMP |
电源管理支持SNMP管理与网络管理 |
||||||
